高度類別：多層建筑

結構形式：鋼筋混凝土結構

鋼筋混凝土結構：框架剪力墻

模板材料：木膠合板模板

主要部位：柱,梁,底板,樓板,剪力墻

樓板支撐架：碗扣式

施工主要設備：電子經緯儀、精密水準儀、全站儀一臺、自動安平水準儀、紅外線水準儀、激光垂直儀、對講機、檢測板手

施工重點難點：模殼采用建筑模殼

內容簡介

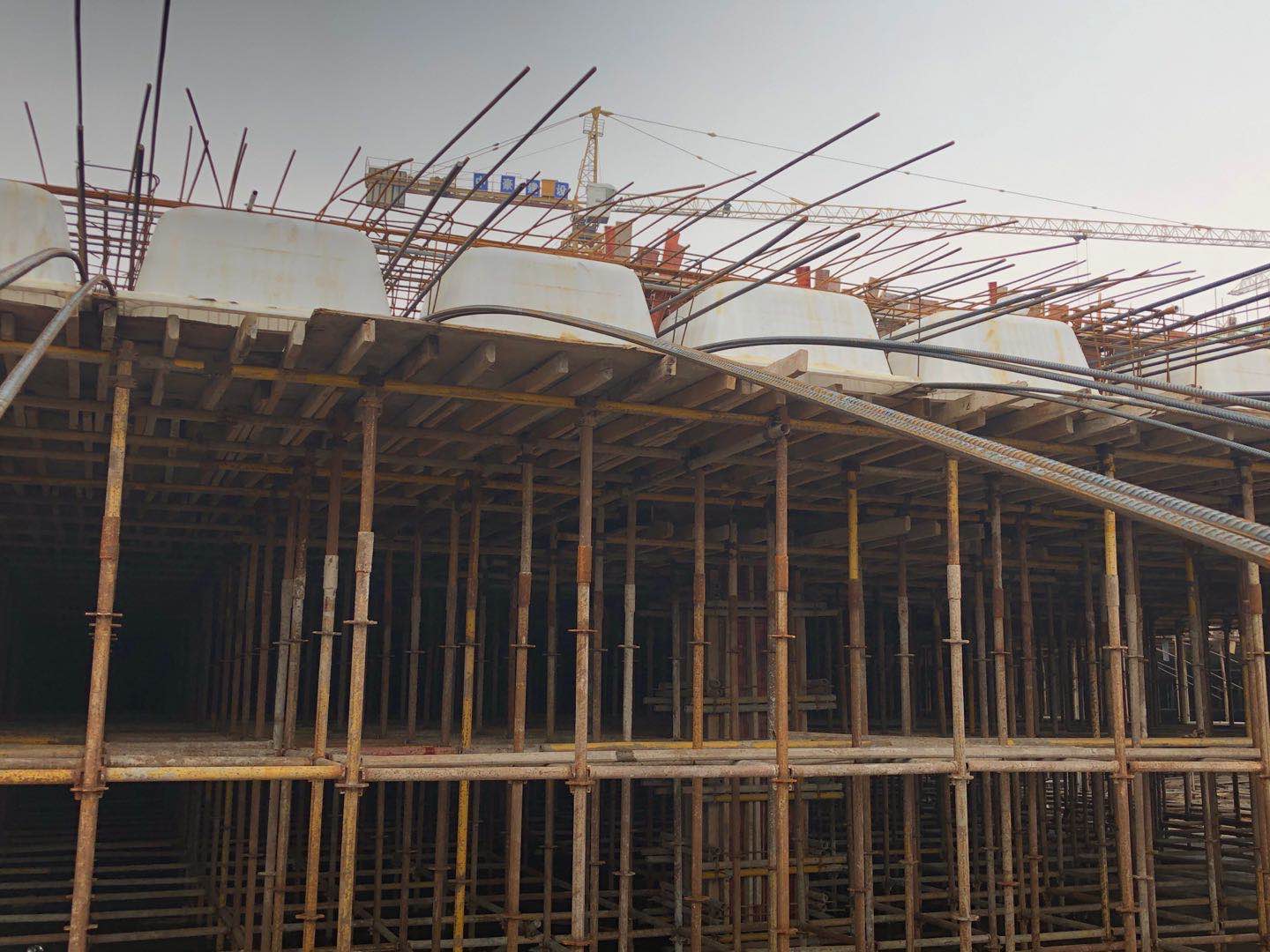

南側報告廳為二層報告廳，一層、二層頂板為雙向密肋梁結構，每層面積為340m2，兩層共680 m2，頂板厚120mm。梁為250×650mm,200×650mm,350×650mm,300×650mm,梁間距為1150mm,1200mm,1050mm,。根據頂板、梁結構形式，采用建筑模殼進行施工，此類模殼可根據梁高、樓板厚度、梁間距對模殼的肋高、肋寬、模數、坡度進行定尺設計，強度滿足要求，且與砼結合牢固，樓板砼施工完畢后模殼不拆除，可直接進行二次裝修，縮短工期，保證施工質量。

材料準備及要求

1、本工程模殼采用建筑模殼，質量滿足設計及施工要求。模殼坡比為1：18。

2、 報告廳頂板每層面積約350m2,砼一次澆筑完成。

3、樓板支撐采用滿堂鋼管腳手架支撐，底部平穩、墊好木方，頂部采用可調支撐頭。

4、鋼管、扣件等材料必須符合GB9846.1～12 –88中的有關規定。

5、模殼進入現場后必須進行檢驗，強度、尺寸偏差必須滿足要求，必須有出廠合格證及符合規定的檢測報告。

6、 為保證模殼與砼結合的更牢固，在模殼兩側邊各加設一道厚5cm的耳板，長度20cm，與模殼一同加工成型，這樣模殼與砼的接觸面加大，保證與砼結合牢固。

7、報告廳外側弧型梁采用模殼難以加工，因此采用木模拼裝，周圈不符合模數的梁板也采用木模組拼。

模殼支撐材料的選擇

1、 模殼底部模板（即梁底模）采用10厚竹膠板進行制作。

2、 模殼支撐采用Φ48鋼管滿堂架支撐，間距不大于1.2米。

3、模殼底部縱向背楞采用50×100木方，每邊設一道，橫向背楞采用鋼管，間距不大于600mm，與鋼管支撐固定牢固。
