一、前言

建筑塑料模殼，是用無機膠凝材料配以玻纖網格布增強制成的構件。建筑塑料模殼是一種新型模殼，是周轉模殼的更新?lián)Q代產品。該模殼不受長、寬、梁高的限制，可根據荷載需要任意設計。且能制作出各種異型模殼，在施工中將建筑塑料模殼放在小肋梁之間，固定牢固，用以保證小肋梁的軸線位置和截面尺寸，同時起到小肋側模的作用。在拆除樓板底模時。模殼不拆除且模殼表面光滑。省去后處理裝飾、抹灰和吊頂工序。采用建筑塑料模殼密肋樓蓋結構體系能增加大跨度建筑空間凈高，使建筑物具有空間開暢、自重輕等優點。由股份五項目公司承建的西客站片區安置房工程，由一棟 17 層、三棟 18 層和三棟 24 層住宅樓及一座地下車庫，工程總建筑面積約為 85700 ㎡，其中地下車庫建筑面積 13700 ㎡，其樓蓋形式全部采用建筑塑料模殼密勒梁樓蓋。本人有幸參與其中，現將施工過程中一點拙見羅列出來，僅供大家參考。

二、施工工藝流程及操作要點

1 、施工工藝流程

施工工藝流程：測量放線 → 裝平板模 → 放梁及模殼位置線 → 綁扎大梁鋼筋 → 安放模殼 → 綁扎肋筋及板筋、安裝線管 → 檢查、驗收 → 澆筑混凝土 → 混凝土養護 → 拆梁底模。

2 、操作要點

（1）施工準備

1）根據圖紙尺寸和建筑塑料模殼型號規格編制材料進場計劃并委托專業廠家生產。

2）編制專項施工方案，組織施工技術人員進行針對性的學習，針對不同工種的班組進行技術安全交底，并做好勞力準備。

3 ）施工前在現場劃分出專門的材料場地，并根據建筑塑料模殼堆放的相關規定對場地進行處理。

4 ）建筑塑料模殼進場后應對其外觀逐個檢查，建筑塑料模殼破損的須進行封補、填塞。缺損嚴重超標者不得使用。

5 ）根據施工圖進行建筑塑料模殼的排版設計；

（2）模板安裝

建筑塑料模殼模板支撐方案按一般樓板模板支撐的方案要求布置，支撐完畢先安裝框架（主肋）梁模板，其后鋪設建筑塑料模殼底模，并按 1 ‰～ 2 ‰進行雙向起拱。

（3）測量放線

根據排版圖進行放線，放出肋梁的位置線，確定建筑塑料模殼的安裝位置。

（4）框架（主肋）梁鋼筋安裝

按常規進行鋼筋安裝。

（5）建筑塑料模殼安裝

1）將建筑塑料模殼吊運到板面上，并分散堆放，以免造成過大的集中荷載。

2）建筑塑料模殼鋪設前，應安排工人將板面清掃干凈，確保建筑塑料模殼與模板面的緊密接觸。

3）安裝時應安排兩個人同時抬放，按事先彈好的分格線擺放。

4）擺放完畢后，安排專人對建筑塑料模殼進行調整，以確保肋梁的順直和斷面尺寸。

（6）水電預埋

1）水電的線管、暗盒等都必須安裝在肋梁內，并與肋梁鋼筋綁扎固定。

2）暗盒安裝時可用切割機在建筑塑料模殼的挑邊上開口，并及時將切割碎片清理干凈，但嚴禁在挑邊上直接打鑿。

3）消防管、雨水管等樓板套管及配電管井預埋在梁、柱邊的樓板實心調整區內。

4）在肋梁、板面鋼筋安裝后，應及時在肋梁內穿引水電線管與預埋好的暗盒連接，并用鐵絲將線管固定在肋梁鋼筋上。

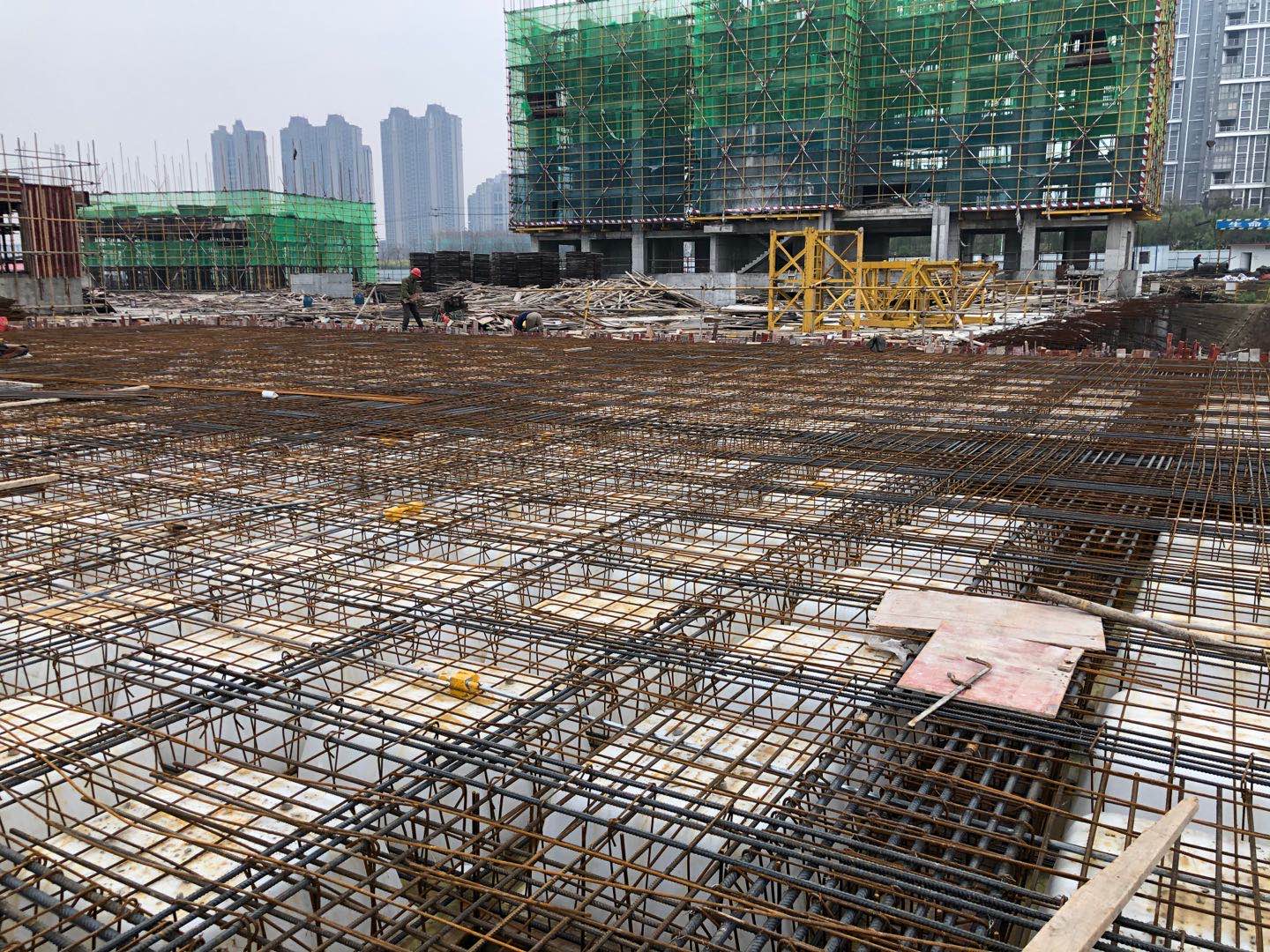

（7）肋梁、板面鋼筋安裝

1）在綁扎過程中要注意肋梁鋼筋和板面鋼筋的同層同向，減少鋼筋重疊以降低高度，保證板面鋼筋的保護層厚度。

2）板面鋼筋綁扎完畢后，還必須用 14# 鐵絲將鋼筋網與建筑塑料模殼上的吊鉤相連接與之形成整體。

（8） 混凝土澆搗

1）輸送混凝土的泵管應盡可能從框架梁上架設，如確需從建筑塑料模殼頂面架設泵管，應在縱橫向肋梁相交處的混凝土泵管下墊放彈性緩沖墊（如廢舊小汽車外胎）緩減泵管對建筑塑料模殼的沖擊力。

2）混凝土澆筑過程中禁止將施工機具直接壓放在建筑塑料模殼上。若采用塔吊運送混凝土，吊斗出料口處應鋪設模板緩減混凝土沖擊力，混凝土不能直接沖擊建筑塑料模殼。采用泵送混凝土?xí)r，應盡量降低泵管出料口的下落高差，下落點也應鋪設模板緩減沖力。

3）澆筑混凝土?xí)r，先澆筑柱頭與框架梁，再澆筑肋梁和樓板混凝土，肋梁和樓板的混凝土澆筑同時一個方向進行。

4）為保證樓蓋混凝土澆倒密實，混凝土塌落度宜取 15 ～ 18 cm ，混凝土采用粗骨料粒徑不得大于 31.5 ㎜。

澆筑時宜采用小型插入振動器（直徑 3.5cm ）振搗，不得將振搗器直接觸壓建筑塑料模殼表面進行振搗。若配合采用平板振動器振搗，應采用小功率振動器。

5）混凝土澆注完畢，在初凝后應安排工人將面層壓實一遍，終凝后及時澆水養護。

三、材料與設備

1 、材料

（1）建筑塑料模殼主要規格

類型	平面尺寸（㎜）	高度 h （㎜）	芯壁厚 d （㎜）	底板厚（㎜）
M	(600-1500) × (600-1500)	160 ＜ h ≤ 700	5 ≤ d	50-300

（2）建筑塑料模殼技術參數

2 、機具設備

其他機具設備包括經緯儀、水準儀、標尺、吊籠、塔吊、鋼筋彎曲機等。

四、質量控制

1 、質量控制標準

（1）施工過程應符合《混凝土結構工程施工及驗收規范》 GB50204-2002 等有關規定。

（2）建筑塑料模殼質量標準參照建筑施工手冊第四版。

2 、質量保證措施

（1）建筑塑料模殼到場后應按要求進行驗收。

（2）建筑塑料模殼的堆放場地應堅實、平整、潔凈，未作表面硬化處理的堆場，其基層應壓實，表面應鋪墊厚度不少于 50mm 潔凈砂子。建筑塑料模殼應按規格型號分類平臥疊層堆放，建筑塑料模殼在施工現場的疊放高度不得高于 1.5m 。

（3）建筑塑料模殼鋪設前，模板要先進行驗收，并派專人清掃，做到板面平整干凈，保證建筑塑料模殼安裝的平整度。

（4）建筑塑料模殼應按平面布置圖擺放，如設計未作要求，建筑塑料模殼與梁、墻鋼筋的凈間距 ≥ 鋼筋保護層厚度，與預留孔洞的凈間距 ≥ 50mm 。框架梁與柱相交核心部位采用相應的配套產品。

（5）建筑塑料模殼鋪設完畢后，進行鋼筋安裝時，調運到板面的鋼筋盡量不要堆放在建筑塑料模殼上，如需堆放也要先在建筑塑料模殼上鋪上模板進行保護。

（6）補充建筑塑料模殼安裝后的要求（跟肋梁的距離、兩塊板的偏差等。 五、建筑塑料模殼的優點：

（1）建筑塑料模殼密肋樓蓋由于建筑塑料模殼材料本身具有良好的不透水性，施工完成后具有良好的防水效果。

（2）建筑塑料模殼按工程實際尺寸加工而成，對異型模殼部位質量有保證。

（3）建筑塑料模殼屬工廠化流水生產，只需提前下計劃訂購，無需考慮材料的市場供應能力，及施工周期問題，在施工時可提供充足的施工時間。

（4）建筑塑料模殼拆模量比普通模殼拆模量減少 60% 以上，降低了勞動強度，且由于模殼不用拆除，降低了對密勒梁成品的破壞。

六、建筑塑料模殼施工的注意事項

（1）在混凝土澆注過程中嚴禁超振，避免建筑塑料模殼的側壁被振破，造成混凝土從側壁跑漏等質量問題。

（2）混凝土澆注完成后，混凝土質量不易發現，故施工時要均勻振搗，避免欠振。

（3）混凝土澆筑時要分層均勻澆注，防止架體失穩。
